TIPOS DE CABLEADOS

 -TIPOS DE CABLEADO-

El cable es el medio que los PC de una red se pueden comunicar el uno con el otro

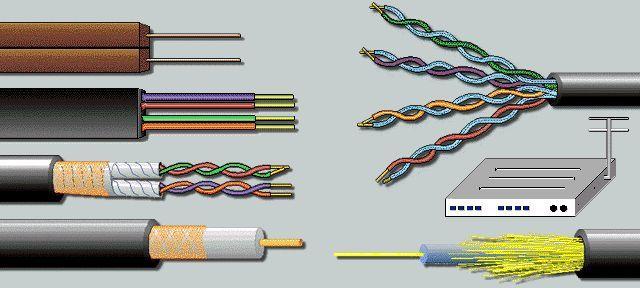

 Existen una gran cantidad de tipos de cables. Algunos fabricantes publican un catalogo con más de 2000 tipos diferentes que se pueden agrupar en 3 grupos:

CABLE COAXIAL

Un cable coaxial consta de un núcleo de hilo de cobre rodeado por un aislante, un apantallamiento de metal trenzado y una cubierta externa. El termino apantallamiento hace referencia al trenzado o malla de metal que rodea algunos tipos de cable. El apantallamiento protege los datos transmitidos absorbiendo las señales electrónicas espurreas, llamadas ruido, de forma que no pasan por el cable y no distorsionan los datos. Al cable que contiene una lamina aislante y una capa de apantallamiento de metal trenzado se le denomina cable apantallado doble. Para entornos que están sometidos a grandes interferencias, se encuentra disponible un apantallamiento cuádruple. Este apantallamiento consta de dos láminas aislantes y 2 capas de apantallamiento de metal trenzado.

TIPOS DE CABLES COAXIAL

Hay dos tipos de cable coaxial:

                                        CABLE FINO (THINNET)

CABLE THINNET: es un cable coaxial flexible de unos 0,64 cm de grueso. Se puede utilizar para la mayoría de los tipos de redes, es un cable flexible y fácil de manejar.

   CABLE GRUESO (THICKNET)

CABLE THICKNET: es un coaxial rígido de 1,27 cm a veces se le denomina ETHERNET estándar debido que fue el primer tipo de cable con la red Ethernet. Cuando mayor sea el grosor del núcleo de cobre, más lejos puede transportar las señales.

HAY DOS TIPOS DE CABLES DE PAR TRENZADO

CABLE DE PAR TRENZADO SIN APANTALLAR (UTP)



Con la especificación 10baset, es el tipo mas conocido de cable par trenzado y ha sido el cableado LAN mas utilizado. El segmento máximo de longitud de cable es de 100 metros. Consta de 2 hilos de cobre aislados las especificaciones dictan el numero de entrelazados permitidos por pie de cable; el numero de entrelazados depende del objetivo con el que se instale el cable.

CABLE DE PAR TRENZADO APANTALLADO  (STP)

Utiliza una envoltura con cobre trenzado, más protectora de mayor calidad que la usada en el cable utp. Stp también utiliza una lámina rodeando cada uno de los pares de hilos, ofrece un excelente apantallamiento en los stp para proteger los datos transmitidos de intermodulaciones exteriores, lo permite soportar mayores tasas de transmisión que los utp a distancias mayores.

CABLE DE FIBRA OPTICA

Este las señales que se transportan son señales digitales de datos en forma de pulsos modulados de luz. Es apropiado para transmitir datos a velocidades muy altas y con grandes capacidades. Consta de un cilindro de vidrio externamente delgado, denominado núcleo, recubierto por una capa de vidrio concéntrica llamada revestimiento a veces son de plástico.
